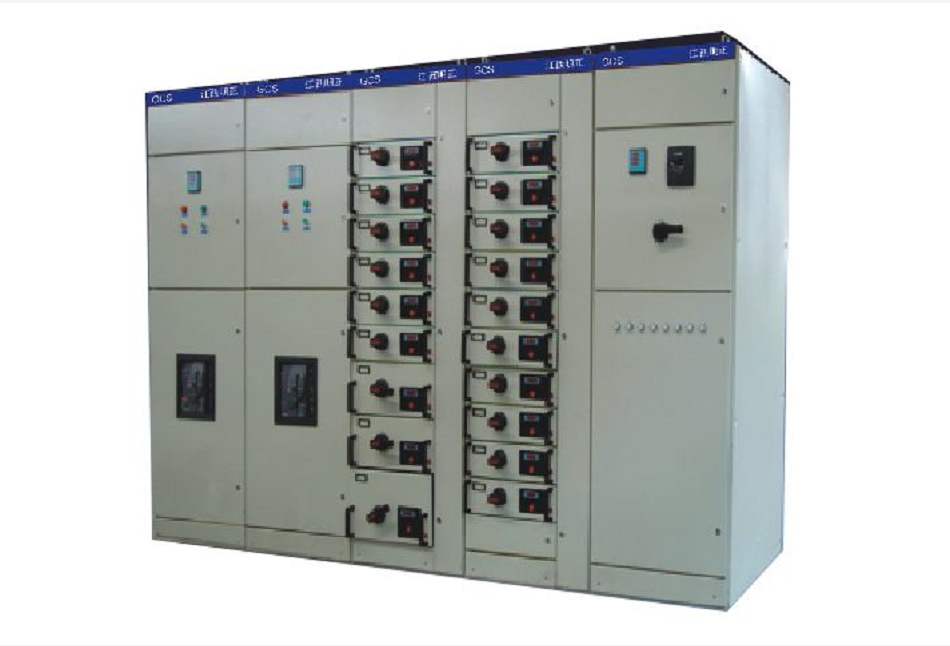

GCS型低压成套开关设备-锦泰恒电力

　　GCS型低压抽出式开关柜（以下简称装置）是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜，该装置目前已被电力用户广泛选用。

　　GCS型低压抽出式开关柜基本技术参数

　　主电路额定电压(V) 交流380(400)、(660)

　　辅助电路额定电压(V) 交流220、380(400) 直流110、220

　　额定频率(Hz) 50(60)

　　额定绝缘电压(V) 660(1000)

　　额定电流 (A) 水平母线 ≤4000

　　垂直母线（MCC） 1000

　　母线额定短时耐受电流(kA/1s) 50，80

　　母线额定峰值耐受电流(kA/1s) 105，176

　　工频试验电压(V/1min) 主电路 2500

　　辅助电路 1760

　　母线三相四线制

　　三相五线制

　　防护等级 IP30，IP40

　　GCS型低压抽出式开关柜使用条件

　　1 周围空气温度不高于+40°C，不低于-5°C。24小时内平均温度不得高于+35°C。超过时，需根据实际情况降容运行。

　　2 户内使用，使用地点地海拔高度不得超过2000m。

　　3 周围空气相对湿度在最高温度为+40°C时不超过50%，在较低温度时允许有较大的相对湿度：如+20°C是为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。

　　4 装置安装时与垂直面的倾斜度不超过5°，且整组柜列相对平整(符合GBJ232-82标准)。

　　5 装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有的腐蚀的场所。
